5分のスキャンから当日中の CAD 統合へ — 高精度 LiDAR マッピング
オーストラリアの約2,200㎡の地形測量現場を、OmniSLAM R8+ がわずか5分でスキャン。25分のデータ処理を経て、計30分で CAD ワークフローにそのまま使える点群を納品しました。Nest3D との連携により、現況（As-Built）地形の Scan-to-CAD を当日中に完了させたスピード重視のプロジェクトレポートです。
| プロジェクト種別 | 現況地形の Scan-to-CAD（As-Built Topographic） |
|---|---|
| 使用機材 | OmniSLAM R8+ ＋ OmniSLAM Mapper ／ CAD 化：Nest3D |
| 対象 | 地形測量現場（オーストラリア） |
| 面積・距離 | 約2,200㎡（連続軌跡 約800m） |
| スキャン時間 | 5分 |
| データ処理 | 約25分（OmniSLAM Mapper）／納品まで計30分 |
| 点群品質 | 点群厚み 2mm・点間隔 5mm |
プロジェクトについて
通常なら数時間かかる作業を、その日のうちに完了させなければならない——。オーストラリアの地形測量現場を舞台に、約2,200㎡のサイトを高速かつ高精度に測量するというミッションが与えられました。目的は明確です。時間切れになる前に、現実の現場条件をクリーンで正確、かつ完全に利用可能な CAD モデルへと変換することでした。
このプロジェクトは OmniSLAM と Nest3D の緊密な協業で進められました。OmniSLAM が現場の取得を担当し、Nest3D が点群の解釈と検証、そして正確で構造化された CAD 成果物への変換を担いました。単に現場をデジタル化するだけでなく、即座の判読と、エンジニアリングにそのまま使える成果物への迅速な変換を可能にする「効率的なデジタル化」こそが狙いでした。
タイトな納期と精度要求
このプロジェクトでは時間が最大の制約であり、ミスの許される余地はありませんでした。取得漏れや点群の不整合は、そのまま下流工程での遅延・手戻り・製作コスト増につながります。
この条件下で約2,200㎡のサイトを取得するには、次の要件を満たす必要がありました。
- 欠測エリアのない完全なカバレッジの確保。
- 地形フィーチャーを判読できる、高密度でクリアなデータ。
- 約800mの軌跡全体にわたる一貫した精度。
課題はシンプルですが決定的でした。刻一刻と時間が過ぎる中で、OmniSLAM は摩擦なくワークフローを前に進められる、信頼に足るデータセットを納品できるのか？
シームレスなデータ取得・処理パイプライン
当日納品の Scan-to-CAD では、ひとつのミスも許されません。「取得さえ正しくできれば、その後のすべてが楽になる。品質は取得の瞬間から始まる」——この考えのもと、取得時点から高品質で信頼性の高いデータを作り、手戻りを不要にする戦略を組み立てました。
1. データ取得
高速な Scan-to-CAD ワークフローで最大のリスクは、データ取得段階にあります。総面積2,200㎡のサイトを、約800mの連続軌跡に沿って、OmniSLAM R8+ モバイル LiDAR システムでわずか5分で完全に取得しました。
この取得アプローチにより、次の成果が得られました。
- 欠測エリアのない完全な空間カバレッジ
- 取得データ全体で一貫した品質
- 再スキャンを回避する、スムーズで制御されたスキャン経路
スピードは精度の犠牲の上に成り立ったものではありません。データはワークフロー全体の強固な土台となるだけの正確さと信頼性を保っていました。
2. データ処理

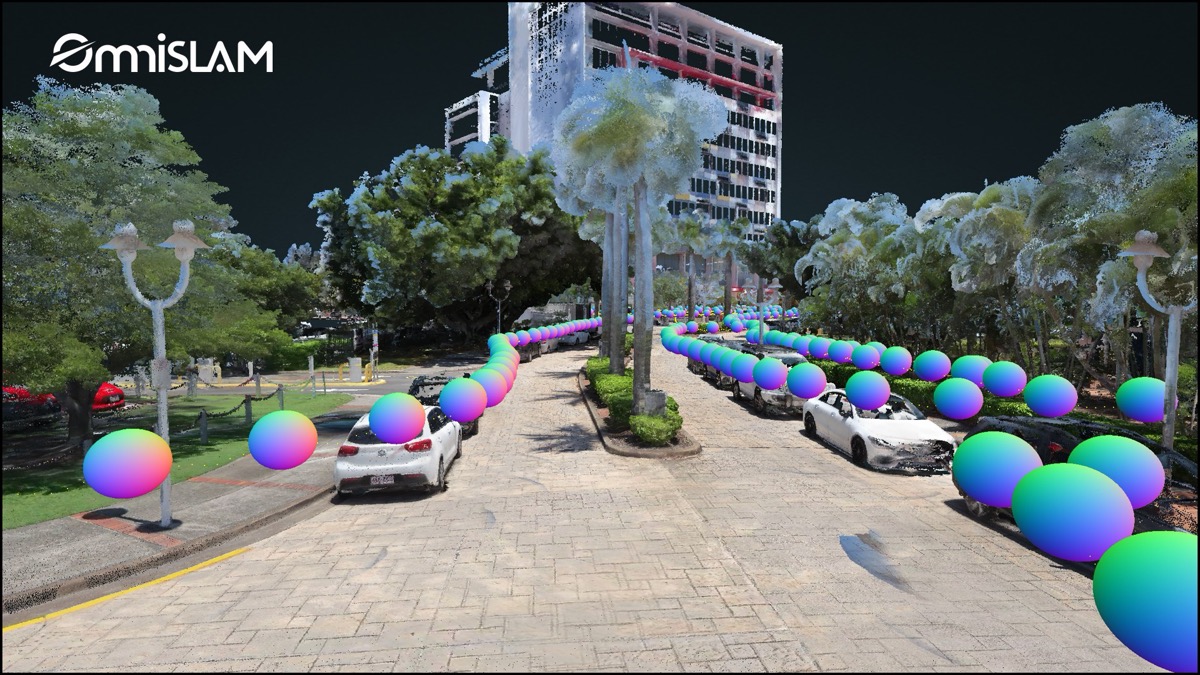

現場での取得後、データセットは処理工程へと進み、OmniSLAM Mapper ソフトウェアで約25分で完了しました。処理を終えたデータセットは、クリーンで構造化された点群として出力され、追加の下準備を必要とせず、そのまま下流の判読・CAD ワークフローに使用できる状態でした。
3. Nest3D パイプライン
Nest3D は処理と検証の中核プラットフォームとして機能しました。OmniSLAM の点群をインポートして 3D で可視化することで、サイト全体の 3D ビジュアライゼーション、容易なフィーチャー抽出、そして CAD へ進む前のプラットフォーム内精度チェックが可能になりました。プロセスは次の通り、実に素直な流れです。
- データのインポートと 3D 可視化
- フィーチャー抽出
- CAD 出力前の精度検証

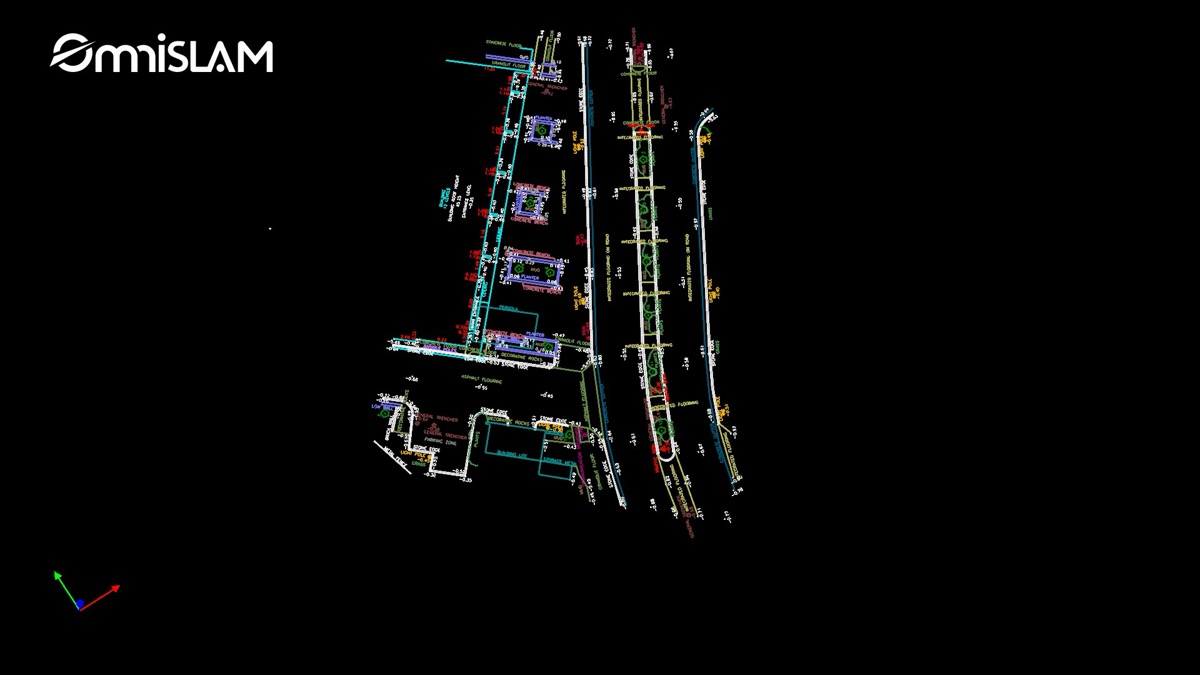

- プロジェクト固有のワークフローに沿った CAD 仕上げ
結果とインパクト
定量的な成果
- スキャン時間（OmniSLAM R8+）：5分
- データ処理（OmniSLAM Mapper）：25分
- 点群厚み：2mm
- 点間隔：5mm
クライアントへのインパクト
- 迅速で確信ある意思決定：高密度で検証済みのデータに当日中にアクセスできたことで、クライアントは遅滞なく計画・承認・実行に移れました。
- ワークフロー効率の向上：信頼できるデータにより手戻りやデータ修正が不要になり、下流チームとの連携が円滑になりました。
- コスト削減：手作業での検証や再スキャンが一切不要となり、プロジェクト全体のコストを引き下げました。
